導入

建設用型枠を選定する際、従来の木製型枠は再利用率が低く、材料の損失が大きいという問題があります。一方、全鋼製型枠は重量が重く、吊り上げ作業に多大な労力を要します。また、アルミニウム製型枠は初期投資が高額になるため、多くの建設プロジェクトがジレンマに陥っています。

**TB63シリーズ スチールプライシステム**は、新世代のモジュール式工具型鋼製フレーム型枠です。鋼製フレームの高い強度と合板パネルの優れたコンクリート仕上げ性能を兼ね備えています。軽量構造、高い回転率、容易な組み立て・分解といった特長を持ち、多層階および高層住宅・商業ビルにおける壁、柱、梁、床などの現場打ちコンクリート構造物に幅広く採用されています。また、型枠レンタル会社にも人気の製品です。

1. TB63鋼板合板型枠システムとは？

TB63シリーズ鋼板合板システムは、実績のあるモジュール式型枠ソリューションです。鋼製フレームは、防錆処理を施した**Q345B / #45熱間圧延形鋼**で製造されています。表面パネルには、高繰り返しPVC発泡シートまたは竹材合板が使用されています。各パネルの重量は最大38kgで、作業員2名で手作業で運搬可能です。組み立ては、重機を使用せずに完了できます。

このシステムは、標準的な壁柱パネル、外側コーナー型枠、内側コーナー型枠、調整式柱型枠を網羅しています。ウェッジピン、型枠フック、Uクランプ、斜めブレース、横桟、打撃ハンマーなど、付属品一式が付属しています。TABLEテーブルフォーム早期型枠と互換性があり、壁とスラブの一体型構造を実現することで、より安全で省力化、コスト効率の高い施工が可能となり、レンタルベースのプロジェクトにも最適です。

主な仕様

• 幅範囲： **100〜600 mm** 、モジュール増分： *0 mm*
• 高さ範囲： **300～3000 mm** 、モジュール増分： 300 mm

2．主な製品の特徴と利点

1. **幅広い適用範囲** : 壁や柱の現場打ちコンクリートに最適で、梁や床スラブにも適用可能です。

2. **簡単な操作と高い安全性** : ウェッジピンとUクランプで接続するため、取り付けと取り外しに必要な工具はハンマーだけです。現場での組み立ては簡単で、作業員にとって安全です。

3. **高い再利用性** : 耐腐食性スチールフレームと耐久性のある表面パネルにより、高い回転率を実現し、請負業者やレンタル会社の型枠調達コストを大幅に削減します。

4. **軽量かつ柔軟なモジュール性** : 軽量パネルは手作業での取り扱いを容易にします。豊富なサイズのモジュール式パネルは、さまざまな建物の寸法に合わせて柔軟に組み合わせることができ、建設速度を向上させます。

5. **優れた互換性** : TABLE早期剥離テーブル型枠システムとの相性が良く、複雑な構造レイアウトに対応するフルレンジのコーナー型枠とアクセサリが利用可能です。

3. 標準的なオンサイト設置ワークフロー

事前準備

1. 施工図面に従ってTB63型枠パネルを組み合わせ、必要なパネルと付属品の数量を計算します。

2. 型枠配置図に基づいて、詳細な施工手順を作成する。

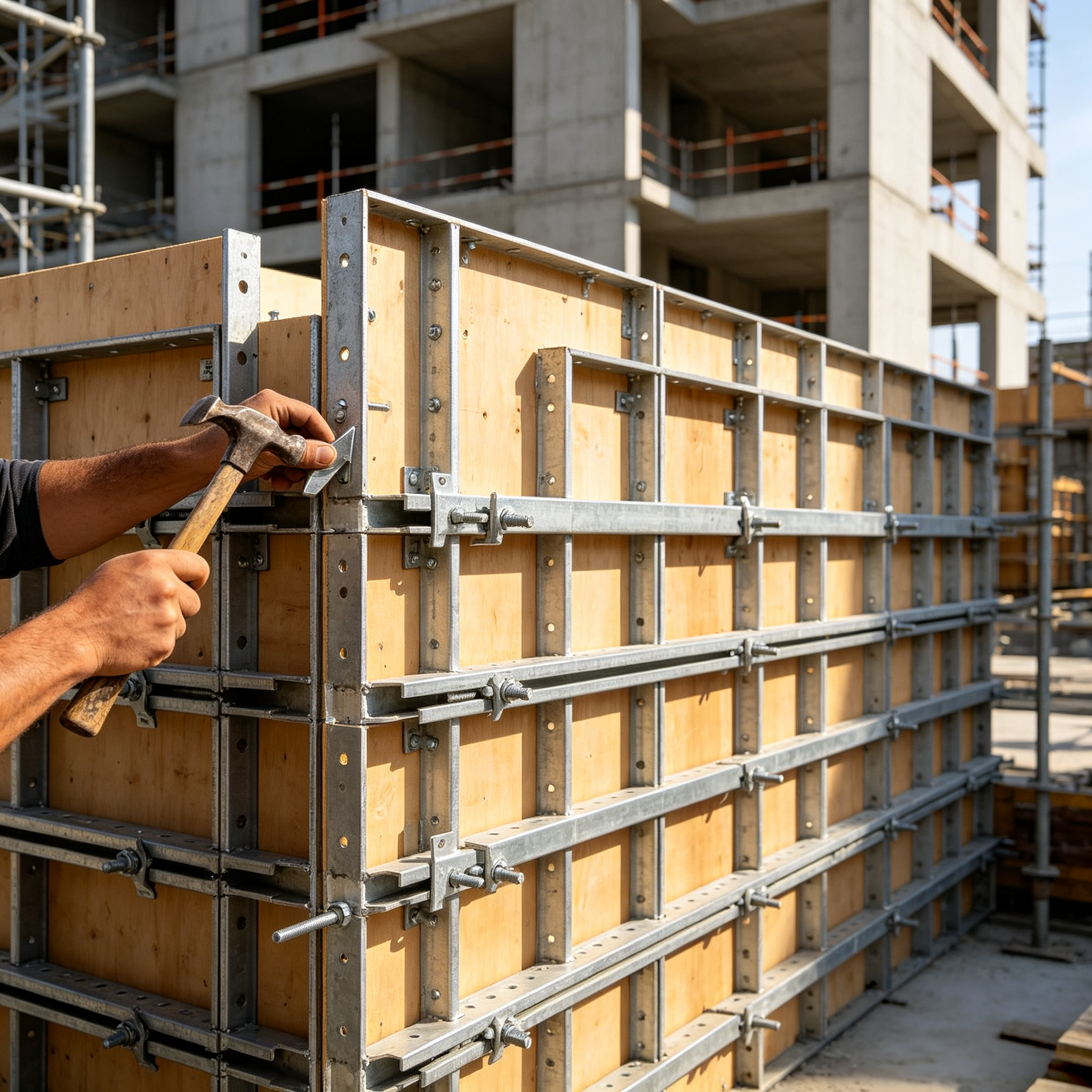

インストール手順

1. 図面に従って型枠の位置を示すための墨出し線を引く。

2. 初回設置または外壁工事の場合：ウェッジピンを使用して、壁型枠の片側を平らな地面で事前に組み立てます。

3. 型枠フックを取り付けます。長いウェッジピンはパネルとフックをつなぐピンとして機能し、標準ウェッジピンは固定ピンとして機能します。ハンマーで叩いて、隣接するパネルとフックをしっかりと固定します。

4. 組み立てたパネルを大小のフックとΦ48鋼管で位置合わせします。

5. 組み立て済みの型枠部材をタワークレーンで吊り上げ、指定された位置に設置します。水平調整と後の型枠外しを容易にするため、下に20mmの木製ブロックを置きます。

6. 片側型枠を設置し、転倒防止のため仮設支持具を取り付けます。反対側のパネルを層ごとに組み立て、対応する位置に壁つなぎを取り付けます。外壁については、クレーン吊り上げ前に一体型のプレアセンブリが可能です。

剥離手順

1. コンクリートが所定の型枠剥離強度に達したら、コーナー鋼製部材と79型ウェッジピンを上から下へ取り外します。ドア・窓開口部の場合は、取り外す前に下部型枠を鋼製支柱で支えてください。

2. パネルを上から下へ順番に分解し、位置合わせ用の鋼管を取り外します。

3. コンクリート壁面に残っている引き抜きタブを取り除きます。パネルを清掃し、次回の交換サイクルに備えます。

4. TB63鋼板型枠はどのような人が選ぶべきか

• 多層階および高層住宅、商業施設の建設を専門とする総合請負業者

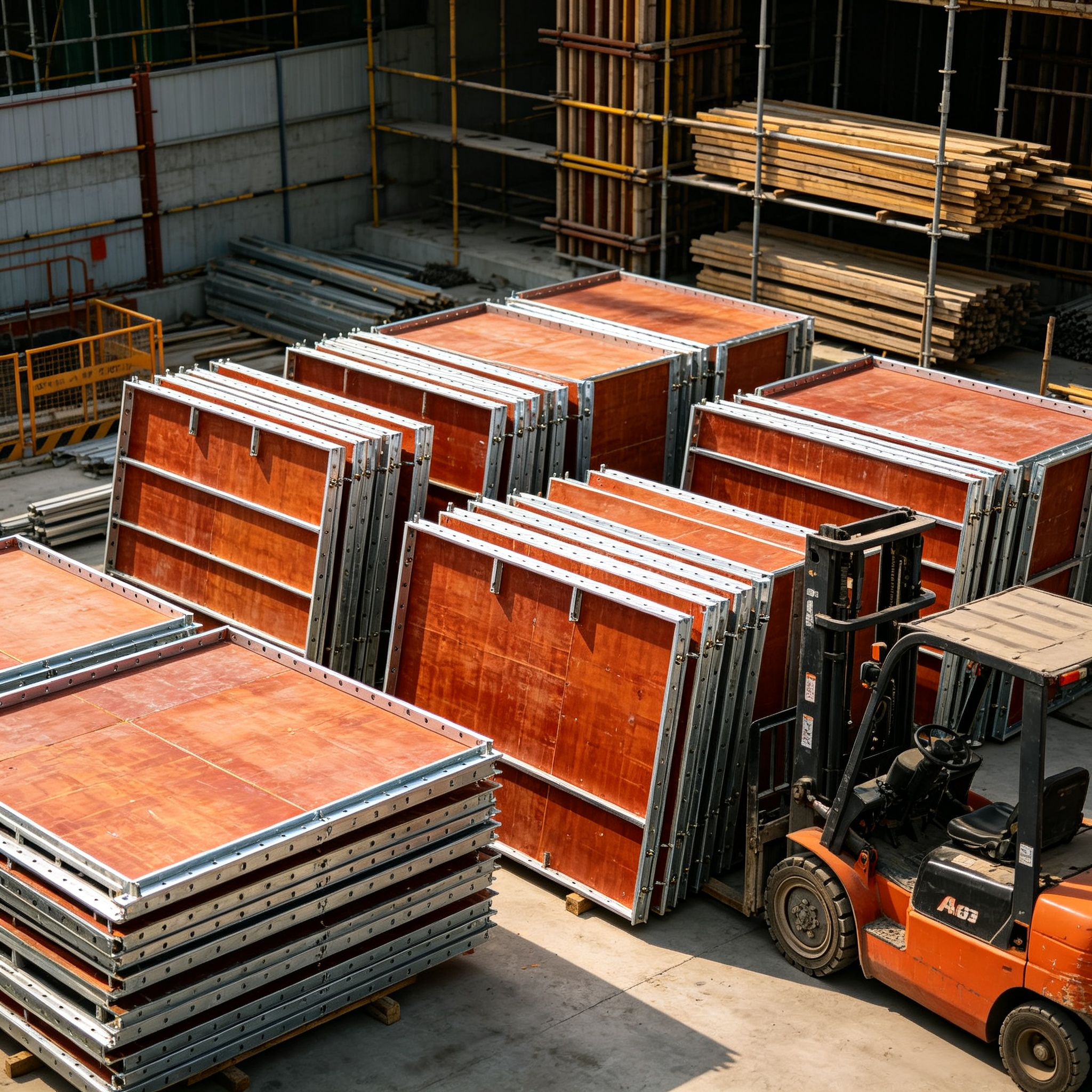

• 高回転率の型枠製品を追求する型枠レンタル・リース企業
• 建設速度、コンクリート仕上げの品質、および総コストのバランスを追求するプロジェクト
• タワークレーン能力が限られている現場で、パネルの手動取り扱いが望ましい場合

5. プロジェクト参照

TB63スチールプライシステムは、国内の多層階および高層建築プロジェクトで広く採用されています。モジュール式のパネルは、打設後のコンクリート表面を美しく仕上げます。対応する支柱、ブレース、早期型枠取り外し用テーブルフォームなどの付属品により、工期短縮と現場での作業負担軽減を実現します。

結論

従来の木製型枠、全鋼製型枠、アルミニウム製型枠と比較して、TB63シリーズ鋼合板システムは、重量、投資コスト、再利用性のバランスに優れています。モジュール設計、ハンマーのみで接続できるシンプルな構造、豊富なアクセサリーライブラリにより、現代の建築工事において競争力のある工具式型枠ソリューションとなっています。
