Система опалубки TABLE Deck Drophead System: легкая модульная панельная опалубка для быстрого и предварительного демонтажа строительных конструкций.

Современные строительные проекты стремятся к более безопасным, быстрым и экономичным решениям для опалубки железобетонных плит. Традиционная деревянная опалубка и тяжелые цельносварные стальные панели имеют недостатки, связанные с большим весом, медленной сборкой, высокими морскими перевозками и низкой оборачиваемостью материалов. Система **TABLE Deck Drophead System** представляет собой высокоэффективное модульное решение для опалубки плит в жилых, коммерческих и промышленных проектах с монолитными железобетонными плитами.

В отличие от традиционных сварных опалубочных каркасов, панели TABLE Deck имеют разборную конструкцию, аналогичную мебели IKEA. Каркасы состоят из отдельных торцевых и боковых направляющих, ребер жесткости, угловых фитингов и соединительных болтов. Такая конструкция в разобранном виде значительно уменьшает объем загрузки контейнера и обеспечивает удобную экспортную транспортировку по всему миру.

Три основных компонента системы откидной столешницы TABLE Deck

Вся система опалубки для плит состоит всего из трех основных частей: модульных опалубочных панелей, быстросъемных откидных головок и регулируемых стальных опор, а также фанерных облицовочных листов для финишной обработки бетона.

1. Модульные опалубочные панели

Панели изготавливаются из высокопрочной цинково-магниево-алюминиевой стали Q700 (EN1025-6 S690QL). Стандартные модели панелей включают DP189 (1,8×0,9 м), DP99 (0,9×0,9 м), DP186, DP156 и DP159. DP189 и DP99 являются наиболее распространенными размерами на строительных площадках.

Каждый отдельный компонент весит менее 20 кг. Рабочие могут поднимать, устанавливать и демонтировать панели вручную без использования тяжелого подъемного оборудования. Стальная рама в сочетании с фанерой обеспечивает гладкие бетонные поверхности нижней части конструкции. Закругленные края повышают безопасность при погрузочно-разгрузочных работах и ​​предотвращают травмы от острых предметов.

Заполняющие балки (FL6, FL9, FL15, FL18) используются для заполнения неровных зазоров. Заполняющие балки можно надежно закрепить на головках без дополнительных принадлежностей.

2. Быстросъемная головка

Вес откидной панели составляет всего 6,5 кг , и она является ключевым элементом системы раннего демонтажа бетона. После того, как бетон частично набирает расчетную прочность, механизм откидной панели опускает панели от основания плиты. Панели можно разобрать для повторного использования на верхних этажах, в то время как стальные опоры остаются на месте, поддерживая новую плиту без нарушения конструкции крепления.

Этот механизм повышает производительность строительства в 3-5 раз , максимизирует оборачиваемость материалов и сокращает общие затраты на опалубку.

Опорная головка обеспечивает исключительную универсальность. Она может устанавливаться на вертикальные стойки существующих систем крепления: Ring-lock, Kwikstage (конфигурация 300×) и Crab shoring (конфигурация 500×). Подрядчикам не нужно полностью заменять имеющийся запас опалубки для установки этой плитной опалубки.

3. Регулируемые стальные опоры, сертифицированные по стандарту EN1065.

Наши стальные опоры полностью соответствуют стандартам BSI EN1065 класса A и класса B.

• Опора класса А: легкая конструкция, подходящая для временной поддержки при малых и средних нагрузках.
• Пропеллер класса B : Увеличенная толщина стенок для повышения несущей способности, применим для обычного строительства.

Внешняя труба, внутренняя труба и верхняя плита изготовлены из стали марок Q235A и Q355B. Вместе с распорками ворот, стойки образуют устойчивые вертикальные несущие конструкции для палубных панелей.

Основные преимущества опалубки для плит перекрытия TABLE Deck Drophead.

1. Сверхбыстрая установка и надежная технология раннего снятия.

Монтаж можно завершить всего за шесть простых шагов. Хорошо подготовленные бригады могут установить 100 м² за человеко-день и демонтировать 200 м² за человеко-день. Благодаря функции раннего снятия опалубки, панели можно демонтировать до того, как бетон достигнет полной прочности на твердение. Опоры остаются в качестве временных опор, поэтому на площадке требуется меньше опалубочных материалов для многоэтажного циклического строительства. Сроки выполнения проекта могут быть значительно сокращены.

2. Разборная конструкция в плоской упаковке, оптимизированная для глобального экспорта.

Панели имеют разборную конструкцию без сварки. Разборные компоненты экономят место в контейнерах и снижают стоимость морских перевозок для зарубежных проектов. Вес, который поднимает каждый работник, ограничен 20 кг, что снижает трудозатраты и потенциальные риски для безопасности. ### 3. Повышение безопасности на строительной площадке

3. Повышение безопасности на строительной площадке

Панели и опоры оснащены встроенными автоматическими ветрозащитными замками. Благодаря жестким соединениям исключается риск обрушения даже без полного горизонтального крепления. Точная регулировка высоты с помощью подъемных головок и опор гарантирует точное выравнивание плиты и превосходное качество отделки бетона. Общий коэффициент безопасности выше по сравнению с традиционной деревянной опалубкой.

4. Высокая долговечность и выгодная экономическая эффективность в долгосрочной перспективе.

Антикоррозионная сталь Q700 Zn-Mg-Al продлевает срок службы. Модульная конструкция со взаимозаменяемыми запасными частями позволяет заменять только поврежденные отдельные компоненты, а не целые панели, что снижает долгосрочные эксплуатационные расходы.

5. Широкая совместимость с существующим запасом креплений.

Система безупречно работает с системами крепления Ring-lock, Kwikstage и Crab. Заполняющие балки позволяют заполнять зоны нестандартных размеров, гибко адаптируясь к различным планировкам зданий.

Пошаговая инструкция по установке (6 шагов)

1. Отрегулируйте стальные опоры до необходимой рабочей длины.

2. Установить стальные опоры и закрепить их с помощью распорок для ворот.

3. Закрепите модульные панели на опорных головках.

4. С помощью вспомогательного инструмента ADT установите нижний конец каждой панели на место.

5. Вставьте, вдавите, выпрямите и зафиксируйте панели на четвертой опорной стойке.

6. Повторите шаги 3, 4 и 5, чтобы непрерывно расширять зону опалубки.

Примечание по демонтажу: Активируйте механизм отсоединения панелей, чтобы отделить их от бетонных плит. Снимите панели перед использованием для переворачивания. Оставьте стальные опоры на месте для поддержки плит до тех пор, пока бетон не достигнет полной расчетной прочности.

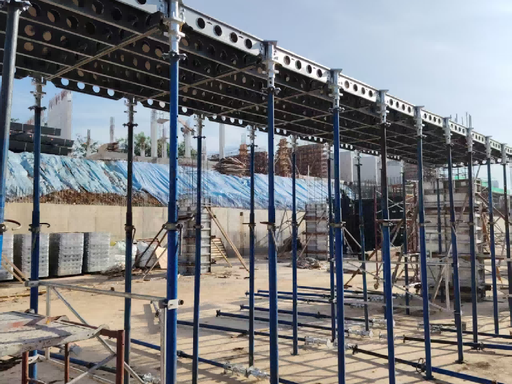

Применение в реальных проектах

Опалубка для железобетонных плит TABLE Deck Drophead широко используется на строительных площадках многоэтажных жилых зданий, коммерческих комплексов и объектов гражданского строительства. Она отлично подходит для монолитных железобетонных плит большой площади. Отзывы с мест строительства подтверждают сокращение сроков строительства, уменьшение отходов материалов и значительную экономию трудозатрат по сравнению с традиционными решениями в области опалубки.

Часто задаваемые вопросы

В1: Какие сертификаты имеют ваши стальные опоры?

A: Стальные опоры соответствуют стандартам **BSI EN1065 Класс A и Класс B** и обеспечивают полную прослеживаемость материалов.

В2: Подойдут ли подъемные головки к моим существующим кольцевым строительным лесам?

А: Да. Опорные головки можно устанавливать на вертикальные трубы с кольцевым замком, системой Kwikstage и системой Crab-shoring, что позволяет модернизировать имеющееся на площадке оборудование.

В3: В чем заключается главное преимущество системы с отводной головкой для ранней очистки?

А: Панели можно демонтировать и использовать повторно на ранней стадии строительства, в то время как опоры продолжают поддерживать плиты. Это позволяет сократить общее количество опалубочного материала на площадке, повысить скорость сдачи объекта и сократить сроки строительства более чем на 30%.

Вопрос 4: Каковы стандартные размеры заполняющего пучка?

A: Стандартные размеры заполняющих балок: 600 мм, 900 мм, 1500 мм, 1800 мм, соответствующие стандартным размерам панелей.

В5: Панели изготавливаются в виде сварных рам?

А: Нет. Панели палубного стола TABLE представляют собой разборные конструкции, не требующие сварки, которые собираются с помощью болтов и заклепок, как мебель в разобранном виде, что лучше подходит для морских перевозок.

Заключение

Для подрядчиков, ищущих высокоэффективную модульную опалубку для плит перекрытия, система TABLE Deck Drophead System предлагает конкурентоспособную альтернативу традиционной деревянной и сварной стальной опалубке. Легкие разборные панели, проверенные быстросъемные опалубочные головки, стальные опоры, сертифицированные по стандарту EN, и совместимость с другими системами обеспечивают безопасность, скорость и экономию средств при выполнении работ по устройству бетонных плит.

Обратитесь в компанию TABLE Intelligent Construction Technology (Suzhou) Co., Ltd за предложениями по компоновке систем, техническими характеристиками и расценками для ваших будущих строительных проектов.
